　　点胶工艺中的应用虽然广泛，但是目前为止还没有说完美的工艺可以供应，所有的工艺都有些许缺陷，我们禧合在这里为提供点胶工艺的解决方法！

　　拉丝/拖尾

　　1.1 拉丝/拖尾是点胶中常见的缺陷，产生的原因常见有胶嘴内径太小、点胶压力太高、胶嘴离PCB的间距太大、贴片胶过期或品质不好、贴片胶粘度太好、从冰箱中取出后未能恢复到室温、点胶量太大等.

　　1.2 解决办法：改换内径较大的胶嘴；降低点胶压力；调节“止动”高度；换胶，选择合适黏度的胶种；贴片胶从冰箱中取出后应恢复到室温(约4h)再投入生产；调整点胶量。

　　胶嘴堵塞

　　2.1 故障现象是胶嘴出胶量偏少或没有胶点出来。产生原因一般是针孔内未完全清洗干净；贴片胶中混入杂质。有堵孔现象；不相溶的胶水相混合。

　　2.2 解决方法：换清洁的针头；换质量好的贴片胶；贴片胶牌号不应搞错。

　　空打

　　3.1 现象是只有点胶动作，却无出胶量。产生原因是贴片胶混入气泡；胶嘴堵塞。

　　3.2 解决方法：注射筒中的胶应进行脱气泡处理(特别是自己装的胶)；更换胶嘴。

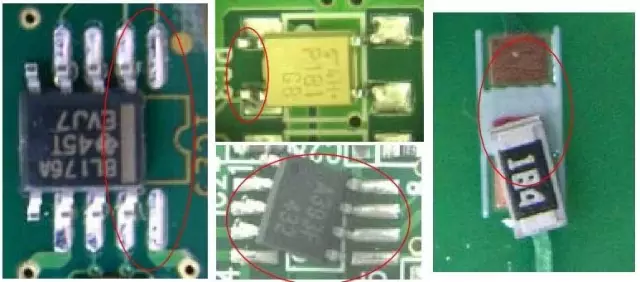

　　元器件移位

　　4.1 现象是贴片胶固化后元器件移位，严重时元器件引脚不在焊盘上。产生原因是贴片胶出胶量不均匀，例如片式元件两点胶水中一个多一个少；贴片时元件移位或贴片胶初粘力低；点胶后PCB放置时间太长胶水半固化。

　　4.2 解决方法：检查胶嘴是否有堵塞，排除出胶不均匀现象；调整贴片机工作状态;换胶水；点胶后PCB放置时间不应太长(短于4h)。

　　波峰焊后会掉片

　　5.1 现象是固化后元器件粘接强度不够，低于规定值，有时用手触摸会出现掉片。产生原因是因为固化工艺参数不到位，特别是温度不够，元件尺寸过大，吸热量大；光固化灯老化；胶水量不够；元件/PCB有污染。

　　5.2 解决办法：调整固化曲线，特别是提高固化温度，通常热固化胶的峰值固化温度为150℃左右，达不到峰值温度易引起掉片。对光固胶来说,应观察光固化灯是否老化，灯管是否有发黑现象；胶水的数量和元件/PCB是否有污染都是应该考虑的问题。
点胶工艺,禧合应用材料

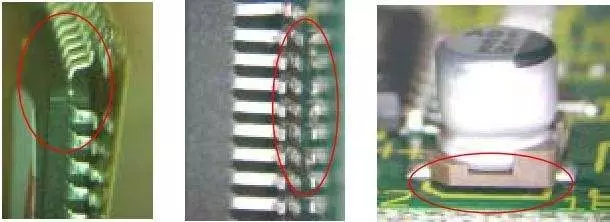

　　固化后元件引脚上浮/移位

　　6.1 这种故障的现象是固化后元件引脚浮起来或移位，波峰焊后锡料会进入焊盘下，严重时会出现短路、开路。产生原因主要是贴片胶不均匀、贴片胶量过多或贴片时元件偏移。

　　6.2 解决办法：调整点胶工艺参数；控制点胶量；调整贴片工艺参数。
